Metallumformmaschinen sind industrielle Anlagen, mit denen Metalle durch mechanische Kräfte in eine gewünschte Form gebracht werden. Sie kommen bei der Herstellung von Blechen, Profilen, Rohren, Gehäuseteilen und zahlreichen anderen Metallkomponenten zum Einsatz. Je nach Werkstoff, Bauteilgeometrie und Fertigungsanforderung arbeiten diese Maschinen mit Druck, Biegung, Zug oder einer Kombination verschiedener Kräfte.
Kontext
Die Metallumformung gehört zu den grundlegenden Verfahren der industriellen Fertigung. Bereits einfache Werkzeuge ermöglichten es, Metall durch Hämmern und Pressen zu verändern. Mit der Entwicklung mechanischer, hydraulischer und später elektronisch gesteuerter Anlagen entstanden Verfahren, die wiederholbare Formen und eine kontrollierte Verarbeitung unterschiedlicher Werkstoffe ermöglichen.
Heute umfasst die Metallumformtechnik ein breites Spektrum an Maschinen. Dazu zählen Pressen, Abkantpressen, Walzmaschinen, Schmiedeanlagen, Rohrbiegemaschinen und Profilieranlagen. Die Auswahl hängt davon ab, ob flache Bleche, massive Werkstücke oder lange Metallprofile bearbeitet werden sollen.
Was geschieht bei der Metallumformung?
Bei der Umformung verändert ein Werkstück seine Geometrie, ohne dass der Werkstoff hauptsächlich durch spanende Bearbeitung abgetragen wird. Die Veränderung entsteht durch äußere Kräfte, die den Werkstoff innerhalb seiner Umformbarkeit verformen.
Man unterscheidet zwischen Kaltumformung, Warmumformung und Heißumformung. Bei der Kaltumformung wird das Metall ohne gezielte Erwärmung auf eine hohe Umformtemperatur bearbeitet. Bei Warm- und Heißumformverfahren wird die Temperatur gezielt eingesetzt, um das Verformungsverhalten des Werkstoffs zu beeinflussen.
Bedeutung
Metallumformmaschinen spielen eine wichtige Rolle in der modernen Fertigung, weil zahlreiche Alltagsprodukte und industrielle Anlagen Metallkomponenten benötigen. Fahrzeugkarosserien, Haushaltsgeräte, Gebäudekonstruktionen, landwirtschaftliche Maschinen und industrielle Gehäuse enthalten häufig umgeformte Bauteile.
Die Verfahren ermöglichen es, wiederkehrende Bauteilgeometrien mit kontrollierten Abmessungen herzustellen. Gleichzeitig beeinflussen Werkstoffart, Materialdicke, Werkzeugzustand und Prozessparameter die Maßhaltigkeit, Oberflächenqualität und mechanischen Eigenschaften des Endprodukts.
Herausforderungen in der industriellen Fertigung
Bei der Metallumformung müssen mehrere Faktoren berücksichtigt werden:
Werkstoffverhalten: Unterschiedliche Metalle reagieren verschieden auf Druck, Zug und Biegung.
Maßgenauigkeit: Werkstücke müssen die vorgesehenen Abmessungen und Formtoleranzen einhalten.
Werkzeugbelastung: Hohe Kräfte können Werkzeuge beanspruchen und Verschleiß verursachen.
Materialfehler: Risse, Falten, unerwünschte Dickenänderungen und Rückfederung können die Bauteilqualität beeinflussen.
Arbeitssicherheit: Bewegliche Maschinenteile, hohe Presskräfte und heiße Werkstücke erfordern geeignete Schutzmaßnahmen.
Eine sorgfältige Abstimmung von Maschine, Werkzeug, Werkstoff und Prozess trägt dazu bei, diese Herausforderungen zu kontrollieren.
Arten von Metallumformmaschinen
Metallumformmaschinen unterscheiden sich hauptsächlich durch ihre Arbeitsweise und den vorgesehenen Einsatzbereich.
| Maschinentyp | Hauptfunktion | Typische Werkstücke |
|---|---|---|
| Mechanische Presse | Kraftübertragung über einen mechanischen Antrieb | Blechteile, Stanz- und Formteile |
| Hydraulische Presse | Kraftübertragung durch ein Hydrauliksystem | Tiefgezogene Teile, größere Formstücke |

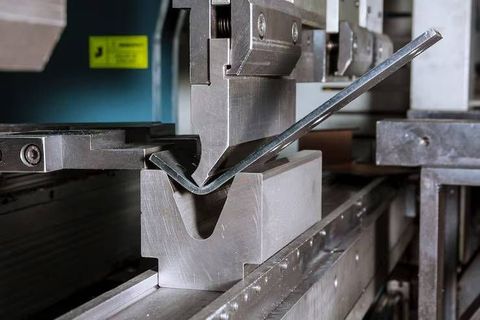

| Abkantpresse | Biegen entlang einer geraden Linie | Bleche, Halterungen, Gehäuse |
| Walzmaschine | Veränderung von Dicke oder Querschnitt durch Walzen | Bleche, Platten, Profile |
| Schmiedepresse | Formgebung massiver Metallrohlinge | Wellen, Verbindungselemente, Strukturteile |
| Profilieranlage | Schrittweise Formung durch aufeinanderfolgende Walzen | Schienen, Kanäle, Metallprofile |
| Rohrbiegemaschine | Biegen von Rohren und Hohlprofilen | Leitungsrohre, Rahmen, Rohrkonstruktionen |
Die einzelnen Maschinenarten können innerhalb einer Fertigungslinie miteinander kombiniert werden. Beispielsweise kann ein Blech zunächst zugeschnitten, anschließend gebogen und danach mit weiteren Bauteilen verbunden werden.
Aktuelle Entwicklungen
Die Metallumformtechnik entwickelt sich zunehmend in Richtung automatisierter Prozesse, digitaler Überwachung und präziserer Prozesssteuerung. Entwicklungen im Zeitraum 2024 bis 2026 zeigen ein verstärktes Interesse an vernetzten Maschinen, sensorbasierter Qualitätskontrolle und der digitalen Planung von Umformprozessen. Diese Entwicklungen verlaufen je nach Branche und Produktionsanlage unterschiedlich.
Automatisierung und digitale Steuerung
Moderne Umformanlagen können mit programmierbaren Steuerungen, Sensoren und automatisierten Materialzuführungen ausgestattet sein. Solche Systeme erfassen beispielsweise Positionen, Kräfte, Temperaturen oder Prozesszeiten und unterstützen die Überwachung wiederkehrender Produktionsabläufe.
Servopressen ermöglichen eine gezielte Steuerung der Bewegungsprofile des Pressenstößels. Dadurch lassen sich Bewegungsabläufe an bestimmte Werkstoffe und Umformaufgaben anpassen. Der tatsächliche Nutzen hängt unter anderem von der Konstruktion, der Steuerungsqualität und dem jeweiligen Produktionsprozess ab.
Simulation und digitale Zwillinge
Computergestützte Umformsimulationen helfen dabei, das Verhalten eines Werkstücks bereits vor der praktischen Fertigung zu untersuchen. Sie können Hinweise auf mögliche Rissbildung, Faltenbildung, Rückfederung oder ungleichmäßige Materialverteilung liefern.
Digitale Zwillinge erweitern diesen Ansatz, indem digitale Modelle mit Informationen aus realen Anlagen verbunden werden. Forschungsarbeiten zur Digitalisierung mehrstufiger Blechumformprozesse untersuchen, wie Prozessdaten und Simulationen für eine verbesserte Fertigungsplanung genutzt werden können. <Link url="https://link.springer.com/article/10.1007/s12666-026-03848-3" title="Fachpublikation zur Digitalisierung der Blechumformung"/>.
Neue Werkstoffe und Ressourcennutzung
Höherfeste Stähle und Leichtmetalllegierungen stellen besondere Anforderungen an Werkzeuge und Prozesssteuerung. Sie werden unter anderem untersucht oder eingesetzt, wenn Bauteile bestimmte Festigkeits- oder Gewichtseigenschaften erfüllen müssen.
Gleichzeitig gewinnen eine bedarfsgerechte Materialzufuhr, die Verringerung von Ausschuss und eine energieorientierte Prozessplanung an Bedeutung. Ob eine bestimmte Technologie tatsächlich Ressourcen einspart, muss anhand der konkreten Anlage und des gesamten Fertigungsablaufs bewertet werden.
Vorschriften und Sicherheitsgrundlagen
Metallumformmaschinen unterliegen je nach Einsatzort und Anwendungsbereich unterschiedlichen Anforderungen an Maschinensicherheit, elektrische Ausrüstung, Bedienung und technische Dokumentation. Welche konkreten Vorschriften gelten, hängt unter anderem von der Maschinenart, der vorgesehenen Verwendung und den jeweils anwendbaren nationalen oder regionalen Regelungen ab.
Internationale Normen bieten technische Orientierung für die Konstruktion und Bewertung von Maschinen. ISO 12100 beschreibt allgemeine Grundsätze der Risikobeurteilung und Risikominderung bei Maschinen. Die Normenreihe ISO 16092 behandelt Sicherheitsanforderungen für bestimmte Pressenarten, darunter mechanische und hydraulische Pressen. <Link url="https://www.iso.org/standard/51528.html" title="ISO 12100 – Maschinensicherheit"/> und <Link url="https://www.iso.org/standard/55667.html" title="ISO 16092-1 – Sicherheit von Pressen"/>.
Schutzmaßnahmen und sichere Bedienung
Zu den typischen Sicherheitsmaßnahmen gehören trennende Schutzeinrichtungen, geeignete Verriegelungen, Not-Halt-Einrichtungen und klar definierte Betriebsabläufe. Welche Maßnahmen erforderlich sind, muss anhand der tatsächlichen Gefährdungen und der jeweiligen Anlagenkonfiguration beurteilt werden.
Auch Wartung und Werkzeugwechsel benötigen eine kontrollierte Vorgehensweise. Vor Eingriffen in gefährliche Maschinenbereiche müssen die dafür vorgesehenen Verfahren zur sicheren Stillsetzung und zur Beherrschung gespeicherter Energien berücksichtigt werden.
Technische Normen sind nicht automatisch in jedem Land unmittelbar verbindlich. Ihre rechtliche Bedeutung ergibt sich aus den jeweils anwendbaren Vorschriften, vertraglichen Anforderungen und weiteren einschlägigen Regelungen. Dieser Abschnitt dient der allgemeinen Information und stellt keine rechtliche Bewertung einer konkreten Anlage dar.
Werkzeuge und Ressourcen
Für die Planung, Überwachung und Bewertung von Metallumformprozessen stehen verschiedene technische Hilfsmittel zur Verfügung. Ihre Eignung hängt von der jeweiligen Maschine, dem Werkstoff und den Anforderungen an das Bauteil ab.
CAD- und Umformsimulationssoftware
CAD-Programme werden zur Konstruktion von Bauteilen, Werkzeugen und Maschinenkomponenten verwendet. Umformsimulationsprogramme berechnen das mögliche Materialverhalten während einzelner Prozessschritte und helfen dabei, unterschiedliche Werkzeuggeometrien oder Prozessparameter zu vergleichen.
Die Ergebnisse hängen von der Qualität der Eingangsdaten, den verwendeten Materialmodellen und den gewählten Randbedingungen ab. Eine Simulation ersetzt deshalb nicht automatisch die Überprüfung unter realen Fertigungsbedingungen.
Sensoren und Prozessüberwachung
Sensoren können Kräfte, Wege, Temperaturen, Schwingungen und andere Betriebsgrößen erfassen. In Verbindung mit Steuerungs- und Auswertungssystemen unterstützen sie die Prozessüberwachung und die Untersuchung von Abweichungen.
Wichtige Daten können in einem Produktionsprotokoll festgehalten werden:
Werkstoff und Materialdicke
Maschinen- und Werkzeugkennung
Eingestellte Prozessparameter
Gemessene Kräfte und Bewegungswerte
Ergebnisse der Maß- und Qualitätsprüfung
Wartungs- und Prüfvermerke
Eine einheitliche Dokumentation erleichtert den Vergleich von Produktionsläufen und die Untersuchung wiederkehrender Fehler.
Technische Normen und Fachinformationen
Die Website der International Organization for Standardization (ISO) enthält Informationen zu internationalen Normen für Maschinensicherheit und Pressenanlagen. Technische Veröffentlichungen von Forschungseinrichtungen und Fachzeitschriften behandeln darüber hinaus Werkstoffverhalten, Umformsimulation, Werkzeugentwicklung und Automatisierung.
Bei der Nutzung solcher Quellen ist zwischen allgemeinen technischen Informationen, wissenschaftlichen Ergebnissen und verbindlichen Anforderungen zu unterscheiden.
Häufig gestellte Fragen
Welche Arten von Metallumformmaschinen gibt es?
Zu den verbreiteten Arten gehören mechanische und hydraulische Pressen, Abkantpressen, Walzmaschinen, Schmiedepressen, Profilieranlagen und Rohrbiegemaschinen. Sie unterscheiden sich durch die Art der Kraftübertragung und die Geometrie der Werkstücke, die sie bearbeiten.
Wie funktionieren Metallumformverfahren?
Metallumformverfahren verändern die Form eines Werkstücks durch äußere Kräfte. Dazu gehören Biegen, Walzen, Tiefziehen, Schmieden und Strangpressen. Die geeignete Methode hängt vom Werkstoff, der Bauteilgeometrie und den geforderten Eigenschaften ab.
Welche Komponenten besitzt eine Metallumformmaschine?
Typische Komponenten sind das Maschinengestell, der Antrieb, die Kraftübertragung, der Arbeitsstößel oder Werkzeugträger, das Werkzeug und die Steuerung. Je nach Maschinentyp kommen Hydrauliksysteme, Sensoren, Zuführeinrichtungen und Schutzeinrichtungen hinzu.
Wo werden Metallumformmaschinen eingesetzt?
Sie kommen unter anderem in der Fahrzeugfertigung, im Maschinenbau, in der Bauindustrie, bei der Herstellung von Haushaltsgeräten und in der Metallverarbeitung zum Einsatz. Typische Erzeugnisse sind Blechteile, Profile, Rohre, Gehäuse und geschmiedete Komponenten.
Welche Rolle spielt Automatisierung bei der Metallumformung?
Automatisierung unterstützt die Materialzufuhr, die Steuerung von Maschinenbewegungen und die Überwachung von Prozessdaten. Sensoren und digitale Systeme können Abweichungen sichtbar machen, während die tatsächlichen Ergebnisse von der technischen Auslegung und den Betriebsbedingungen abhängen.
